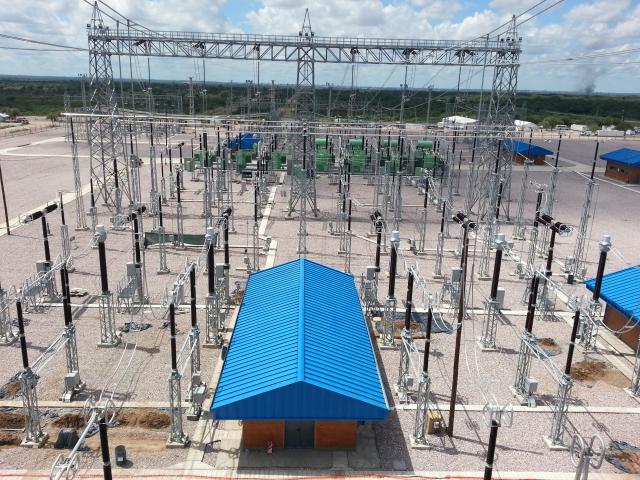

La obra consistía en la construcción de una estación transformadora de 500/132 kV en configuración interruptor y medio con dos vanos y tres campos completamente equipados: un campo de entrada de línea, un campo de salida a transformador 500/132 kV 450 MVA y un campo de reactor de barra.
El campo de transformador alimentaba una playa de 132 kV en configuración soble barra (una de ellas de transferencia) con 6 campos totalmente equipados: cuatro campos de salida de línea, un campo de acoplamiento y un campo de acometida a transformador de potencia.
En relación a la ingeniería eléctrica de detalle, se desarrollaron los siguientes tipos de documentos:
- Esquemas Unifilares
- Esquemas Trifilares
- Esquemas de Distribución de Tensiones
- Esquemas Funcionales
- Planillas de Conexionado
- Protocolos de Puesta en Servicio
- Memorias de Cálculo de Cargadores y Baterías
- Memorias de Cálculo de Cables de Potencia MT y BT
Se realizó la coordinación general de la puesta en servicio de la obra, liderando diferentes equipos de trabajo para la ejecución de los protocolos de puesta en servicio.
Entre los ensayos de puesta en servicio realizados, se pueden destacar:
-
Ensayos sobre equipos
- Interruptores
- Seccionadores
- Reactores
- Transformadores
- Transformadores de medida
- Descargadores
- Cargadores y Baterías
-
Ensayos de sistemas
- Encalavamientos
- Alarmas
- Disparos a Protecciones
- Inyección Secundaria de Tensión
- Inyección Secundaria y Primaria de Corriente
- Estabilidad de la Protección Diferencial de Barra
